HKCDX系列小電流選線裝置使用說明書
HKCDX系列小電流選線裝置
1、概述
小電流選線裝置是工業現場電路保護系統的組成部分，該裝置能夠在電路系統發生接地（弧光或金屬性）現象時準確判斷出故障出現的位置，并把信息進行遠程傳輸，從而方便現場人員檢修。
1.1.功能及特點
HKCDX裝置結構采用模塊化設計，主控片采用16位高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。
系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。
1.2工作原理
HKCDX裝置啟動運行后，系統時刻監測各段的零序開口電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的位置及故障時的電流值。
在選線方法上，系統采樣相位法和最大有效值法。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。
故障發生并選出后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。
2.2技術參數
小電流選線裝置技術參數表 表 1
|
技 術 指 標 |
技 術 參 數 |
備 注 |
|
工作 電 壓 |
AC/DC:85V~265V |
|
|
輸入開口零序電壓U0x |
0~150V |
測量精度1% |
|
輸入零序電流 |
20mA~3A |
測量精度0.5% |
|
選線范圍 |
3段母線共54路 |
可自行設定 |
2.3使用環境
環境溫度：-20℃~+60℃；
大氣壓：80~110Kpa；
空氣相對濕度：90%（25℃），50%（60℃）；
適用范圍：3KV~35KV系統；
周圍不能有爆炸危險介質，不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用；
安裝在通風良好、防塵、防沙、防雨的地方。
3. 裝置結構
3.1硬件框架
HKCDX裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。
電源模塊部分提供裝置電路所需各種電壓，同時該模塊板集成有繼電器，供報警輸出使用；顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能；選線板負責母線及及支線各零序電流回路的采樣。CAN總線負責把以上上模塊有機的組合在一起?？驁D如下：

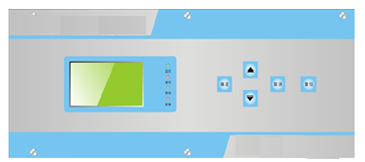

3.2按鍵說明
按鍵包括：菜單鍵、確認鍵、+鍵、-鍵和復歸鍵。該復歸鍵是在出現故障后，報警繼電器吸合，在排除故障后，按復歸鍵解除報警。菜單選擇移動菜單項，按一次菜單鍵選中菜單項順序移動，按確認鍵進入選中菜單項。+鍵、-鍵用于調整數據大小。效果圖如下：
3.3 LCD顯示
系統正常運行時，LCD顯示實時開口電壓值；發生故障時立即彈出故障報警界面；通過鍵盤能夠方便地進行參數修改或信息菜單。
7．接口定義及外形尺寸
7.1 接口定義
|
|
端子A |
端子B |
端子C |
端子D |
端子E |
端子F |
端子G |
端子H |
|
1 |
AC/DC220V |
備用1 |
電流1* |
電流10* |
電流19* |
電流28* |
電流37* |
電流46* |
|
2 |
接地 |
備用2 |
電流1 |
電流10 |
電流19 |
電流28 |
電流37 |
電流46 |
|
3 |
AC/DC220V |
+24V |
電流2* |
電流11* |
電流20* |
電流29* |
電流38* |
電流47* |
|
4 |
報警常開節點1 |
24V地 |
電流2 |
電流11 |
電流20 |
電流29 |
電流38 |
電流47 |
|
5 |
報警常開節點1 |
開口電壓1 |
電流3* |
電流12* |
電流21* |
電流30* |
電流39* |
電流48* |
|
6 |
報警常開節點2 |
開口電壓1 |
電流3 |
電流12 |
電流21 |
電流30 |
電流39 |
電流48 |
|
7 |
報警常開節點2 |
開口電壓2 |
電流4* |
電流13* |
電流22* |
電流31* |
電流40* |
電流49* |
|
8 |
報警常開節點3 |
開口電壓2 |
電流4 |
電流13 |
電流22 |
電流31 |
電流40 |
電流49 |
|
9 |
報警常開節點3 |
開口電壓3 |
電流5* |
電流14* |
電流23* |
電流32* |
電流41* |
電流50* |
|
10 |
485接地 |
開口電壓3 |
電流5 |
電流14 |
電流23 |
電流32 |
電流41 |
電流50 |
|
11 |
RS485-A |
|
電流6* |
電流15* |
電流24* |
電流33* |
電流42* |
電流51* |
|
12 |
RS485-B |
|
電流6 |
電流15 |
電流24 |
電流33 |
電流42 |
電流51 |
|
13 |
|
|
電流7* |
電流16* |
電流25* |
電流34* |
電流43* |
電流52* |
|
14 |
|
|
電流7 |
電流16 |
電流25 |
電流34 |
電流43 |
電流52 |
|
15 |
|
|
電流8* |
電流17* |
電流26* |
電流35* |
電流44* |
電流53* |
|
16 |
|
|
電流8 |
電流17 |
電流26 |
電流35 |
電流44 |
電流53 |
|
17 |
|
|
電流9* |
電流18* |
電流27* |
電流36* |
電流45* |
電流54* |
|
18 |
|
|
電流9 |
電流18 |
電流27 |
電流36 |
電流45 |
電流54 |
說明：
1、18路產品無端子E、F、G、H；
2、36路產品無端子G和H。
3、48路產品H部分端正為備用
4、54路產品端子全用

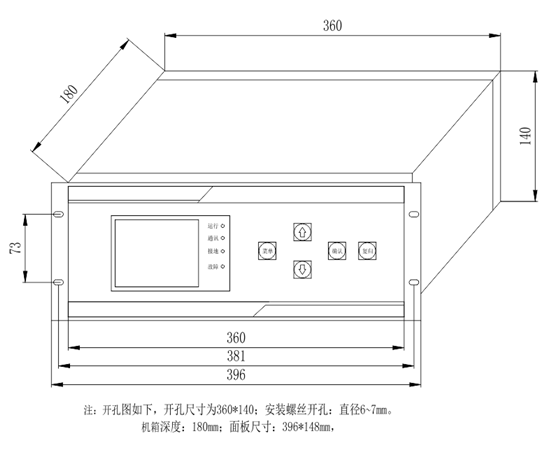

7.2 外形尺寸及挖孔尺寸圖
開孔圖如下，開孔尺寸為360*140；安裝螺絲開孔：直徑6~7mm。
機箱深度：180mm；面板尺寸：396*148mm，
